TD型斗式提升機產品基本結構：

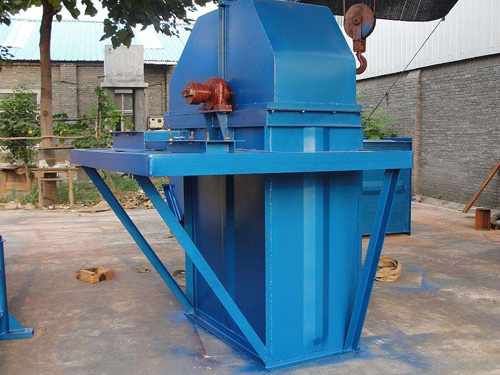

TD型斗式提升機（皮帶式斗式提升機）由運行部分(料斗與牽引膠帶)，帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1。5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。 TD提升機結構形式為：TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊、重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
TD型斗式提升機特點
1。驅動功率小，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少。
2。提升范圍廣，TD型斗式提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料。密封性好，環境污染少。
3。運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升高度高。提升機運行平穩，因此可達到較高的提升高度。
4。使用壽命長，膠帶斗式提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。TD型斗式提升機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。
提升機型號 | TD100 | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | ||||||||
料斗形式 | Q | H | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | |
輸送量 | 離心式 | 4 | 7 | 16 | 27 | 38 | 59 | 42 | 67 | 68 | 110 | 96 | 154 | 148 | 238 |
混合式 | a | a | a | a | a | a | 32 | 50 | 54 | 85 | 70 | 112 | 110 | 118 | |
料斗 | 斗寬 | 100 | 160 | 250 | 315 | 400 | 500 | 630 | |||||||
斗容 | 0.15 | 0.3 | 1.2 | 1.9 | 3.0 | 4.6 | 3.75 | 5.8 | 5.0 | 9.4 | 9.3 | 14.9 | 14.6 | 23.5 | |
斗距 | 200 | 350 | 450 | 500 | 560 | 625 | 710 | ||||||||
輸送量 | 寬度 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | |||||||
層數值 | 3 | 4 | 5 | 6 | |||||||||||
傳動滾筒直徑 | 400 | 500 | 630 | 800 | |||||||||||
從動滾筒直徑 | 315 | 500 | 630 | 630 | |||||||||||
料斗運行速度 | 離心式 | 1.4 | 1.6 | 1.8 | 2.0 | ||||||||||
混合式 | a | a | 1.2 | 1.4 | 1.3 | 1.5 | |||||||||
主軸轉速 | 離心式 | 67 | 61 | 54.6 | 48 | ||||||||||
混合式 | a | a | 45.8 | 42.5 | 40 | 36 | |||||||||
